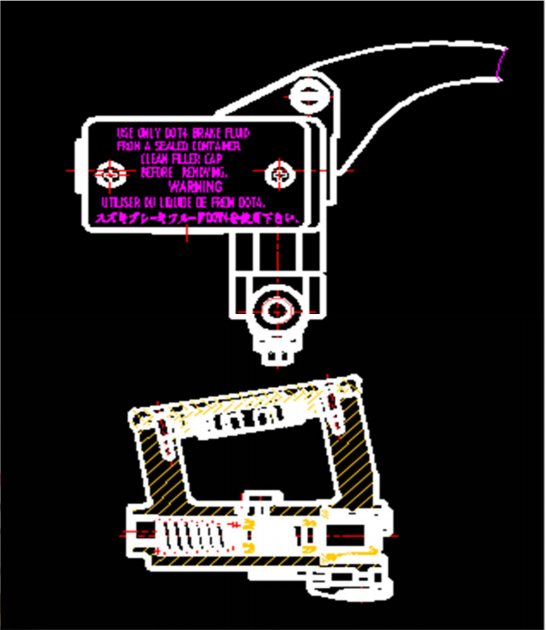

盘式制动器之液压主缸部分
1、
制动手柄
2、
制动泵壳体
3、
制动泵活塞
4、
前后皮碗
5、
制动泵活塞回位弹簧
6、
制动泵活塞防尘罩
7、
储液室盖
8、 储液室盖衬垫
9、
储液室垫
10、
固定座
制动手柄
材料：ZL101~L104
热处理：T6（固溶处理加完全人工时效）
手柄的张开度即球头中心距把手中心的距离一般在100~150mm
手柄的杠杆比一般在4~5.5
之间
强度要求：应符合QC/T 232-1997
«摩擦车和轻便摩擦车手制动操纵杆静强度试验方法及性能要求 » 的规定。
制动泵壳体
材料：ZL111
热处理：T6（固溶处理加完全人工时效）
制动泵壳体主要尺寸及精度
|
总泵缸径（mm ） |
总泵活塞行程（mm ） |
缸径配合公差（mm ） |
油缸内壁粗糙度 |
油缸内壁硬度 |
|
ϕ11 |
12 |
H8/g8 |
0.4 |
HB110~130 |
|
φ12.7 |
13 |
|||
|
ϕ14 |
13.5 |

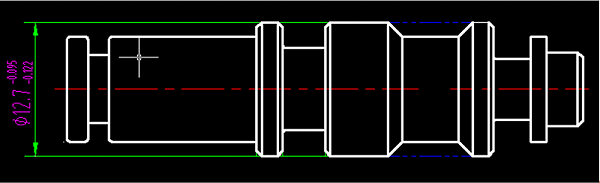

制动泵活塞
材料：铅锌合金（ZZnAL4）
制动泵活塞回位弹簧
材料：65Mn
形状：锥形
热处理：HRC45~50
表面处理：发黑
