鼓式制动器的组成
作者: 编辑: 来源: 发布日期: 2020.03.25
信息摘要:
鼓式制动器的组成1、制动鼓盖2、制动蹄块3、摩擦片4、制动蹄回位簧5、制动凸轮6、制动拐臂7、指示片8、制动器内衬套9、速度计数齿轮机构(前…

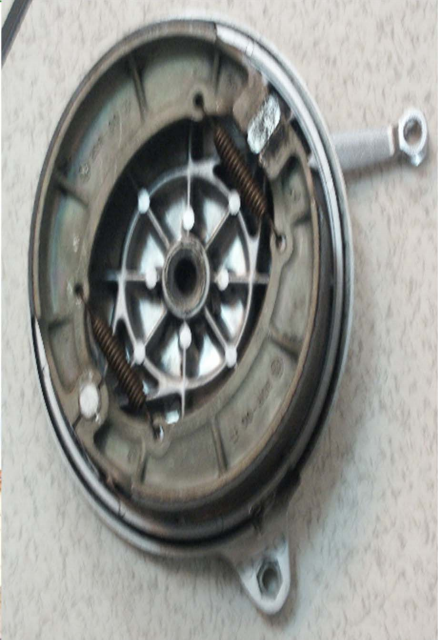

鼓式制动器的组成


1、 制动鼓盖


2、 制动蹄块


3、 摩擦片


4、 制动蹄回位簧


5、 制动凸轮


6、 制动拐臂


7、 指示片


8、 制动器内衬套


9、 速度计数齿轮机构(前制动器)


鼓式制动器的组成


制动鼓盖


材料:YL112


热处理:T6(固溶处理加完全人工时效)


表面处理:烤漆


制动鼓盖静破坏强度应符合下表要求:


制动器

制动器工作外径φ (mm)

制动盖破坏力F(N)

50 55系列

80~90

≧16000

70 90100系列

110

≧18000

125 150系列

130~160

≧2000


制动蹄块


材料:YL112


热处理:T6(固溶处理加完全人工时效)


蹄块的钳件材料为中碳钢,硬度为HRC 30~40


结构:断面成T形,其翼板和腹板厚度一般为 3-5mm


鼓式制动器的组成


制动蹄块的性能要求:


1、 符合QC/T 226-1997 «摩托车和轻便摩托车制动蹄总成技术条件 » 的规定


序号

缺陷种类

技术要求

1

顶杆痕迹

凹入不大于0.4mm,凸入不大于 0.2mm

2

冷隔

弹簧孔边缘5mm 范围内不允许出现,其余部位允许有一处,其长度不大于3mm

3

有色斑迹

不超过表面积15%

4

气泡

直径不大于3mm ,数量不多于一个,且离铸件边缘不小于3mm

5

网状毛刺

高度不大于0.1mm

6

凹陷

深度不大于0.1mm

7

擦伤

深度不大于0.1mm


2、 制动蹄块静破坏强度应符合下表


按制动器工作外径来区分

制动蹄块破坏时所承受最大载荷(N

大于

-----

85

6000

85

110

15000

110

130

20000

130

160

20000
